激光錫球焊接模塊

激光錫球焊接模塊

出球速度---每秒8顆球

優越的產出---每小時7200個點

良率– 99.5% 以上
0769-23127991
產品特點

高性能

  • 出球速度---每秒8顆球
  • 優越的產出---每小時7200個點

高精度

  • 良率– 99.5% 以上
  • 焊接精度控制在±5μm以內

高靈活

  • 錫球選擇 – 從100微米到1800微米
  • 高焊接金屬– SnPb, SnAg, SnAgCu, AuSn,

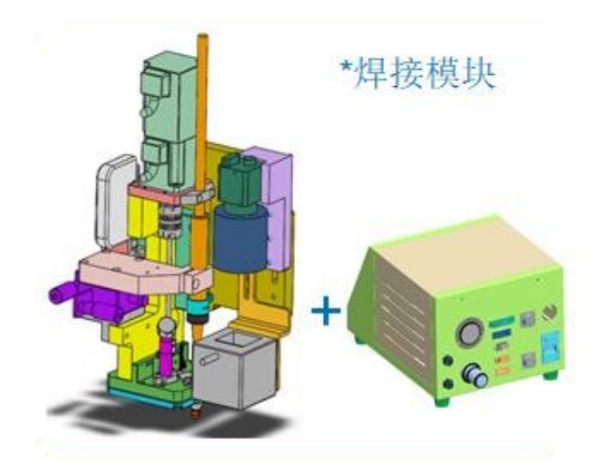

激光錫球焊接模塊
產品參數
控制方式 PLC控制+PC圖像處理
功率 3KW
電源 AC220V
特殊氣源 氮?dú)?/td>
Bond頭尺寸 350*220*105 mm
控制器尺寸 370*300*210 mm

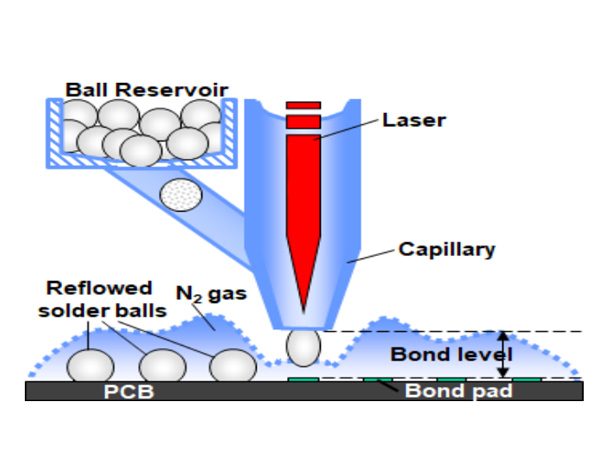

激光錫球焊接模組原理

原理：

利用機械運動的方式將錫球分成一顆一顆地運送到焊嘴，利用激光照射，將錫球熔化，在壓力的作用下噴射到焊 件上。由于錫球的位置以及焊嘴內的參數都由檢測機構實時監測，可以準確地控制激光發射器的開始噴射時間點， 因此可以達到高精度高準確率的焊接。

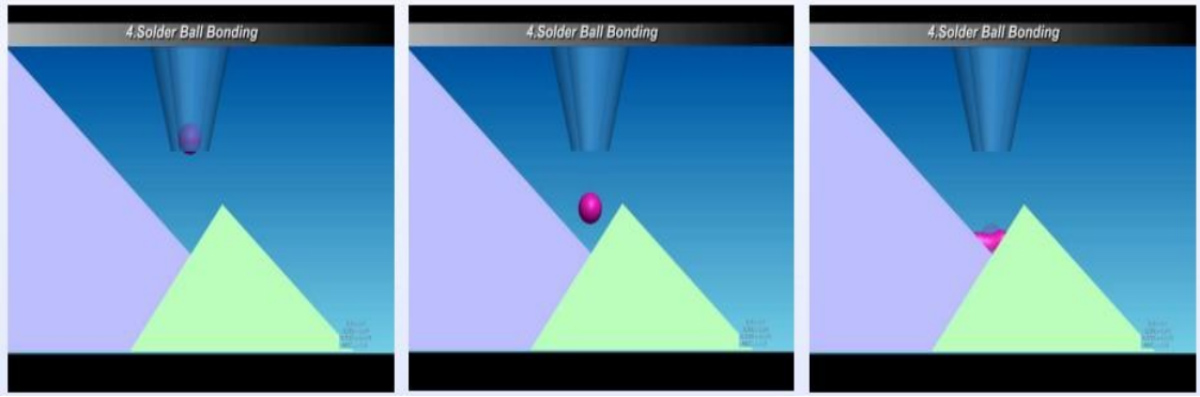

過程：

  • • 加入錫球到錫球腔，經過分球，單獨錫球進入導向通道；
  • • 錫球通過導向通道到達噴嘴端部，發射激光融化，加壓噴射到焊盤上，完成焊接。

優勢：

  • •非接觸式，對產品無損傷；
  • •無助焊劑，無污染，無錫珠殘留；
  • •高效快速
激光錫球焊接模塊
激光錫球焊接模塊
光電行業
線材行業
通訊行業
提供的服務

提供以下服務

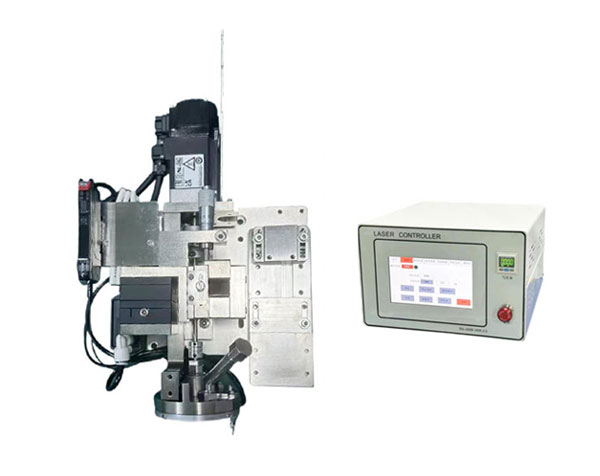

整套焊接模塊

整套焊接模塊

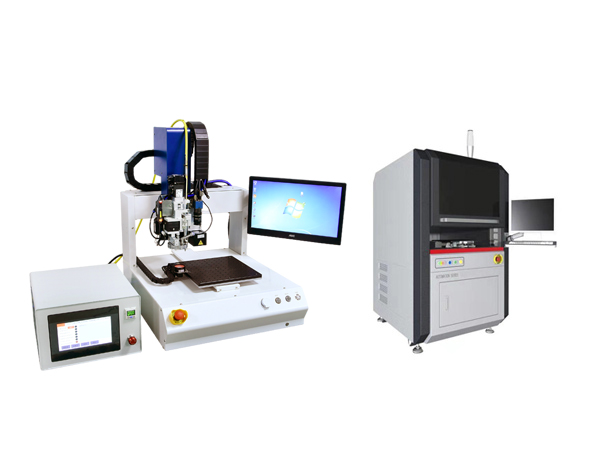

整機（平臺機或定制機）

整機（平臺機或定制機）

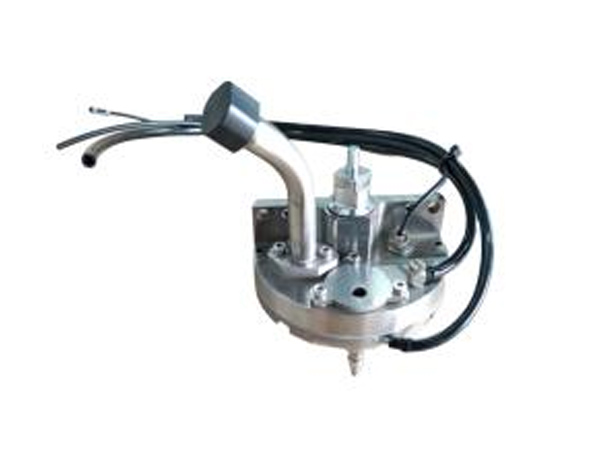

整套焊頭

整套焊頭

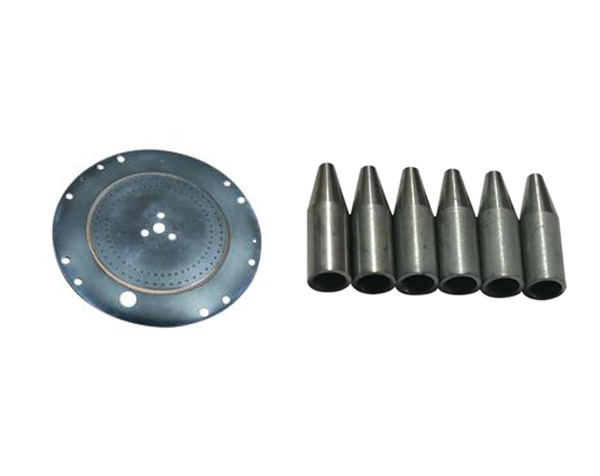

耗材：分球碟片、噴嘴

耗材：分球碟片、噴嘴（規格:100to1800un)
